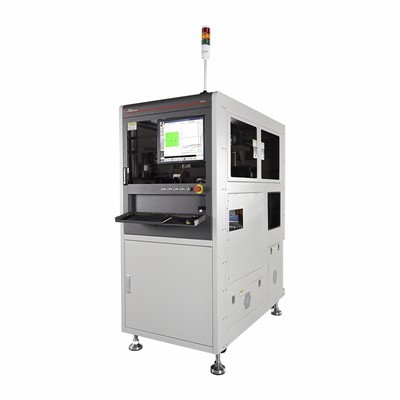

Introduzzjoni tal-Prodott
Huwa tip ta 'tagħmir ta' twaħħil awtomatiku inline li jpoġġi konnettur, modulu IGBT, port tan-netwerk, rivets terminali u apparati ta 'preċiżjoni oħra fuq PCB.Użati ħafna fil-komunikazzjoni, transitu ferrovjarju, modulu tal-enerġija, elettronika tal-karozzi u qasam ieħor ta' kompattazzjoni ta 'preċiżjoni. Inġinerija speċifikament biex timmaniġġja ħidmiet ta' twaħħil tal-istampa-ta' komponenti elettroniċi ewlenin bħal IGBTs, konnetturi, wajers, u terminals, din il-magna tintegra bla xkiel fil-linja tal-assemblaġġ eżistenti tiegħek mingħajr ma tfixkel il-fluss tax-xogħol. Bl-awtomatizzazzjoni tal-proċess ta' twaħħil tal-istampa-, telimina l-iżbalji manwali, tiżgura kwalità ta' assemblaġġ konsistenti, u żżid b'mod sinifikanti t-trażmissjoni tal-manifattura tal-elettronika ta'-volum għoli.
Skop ta' l-Applikazzjoni
Din il-Magni tal-Istampa Awtomatika Inline-fitness tintuża ħafna f'xenarji ta'-volum għoli ta' manifattura tal-elettronika li jeħtieġu tħaddim kontinwu tal-linja tal-assemblaġġ, inkluż:
1.Għodda għall-istampa tal-prodott ta 'komunikazzjoni
2.Automotive electornics prodotti istampa għodda
3.IGBT prodott Agħfas fl-għodda
4.Prodott IGBT Agħfas għodda:
Parametri tekniċi
|
LE |
proġett |
GT-1055 |
GT-1055P |
|
1 |
sistema operattiva |
Windows 11 |
|
|
2 |
Pressjoni massima |
49KN |
5T |
|
3 |
puplesija crimping |
100mm |
|
|
4 |
Spazju tal-ippressar |
240mm |
|
|
5 |
Veloċità tal-assi Z- |
0.05-50mm/s |
|
|
6 |
Eżattezza tal-pożizzjoni |
± 0.01mm |
|
|
7 |
Preċiżjoni tal-pressjoni |
±1%Skala sħiħa |
|
|
8 |
Dimensjonijiet tal-PCB (L * W) MM |
100 * 100mm ~ 600 * 600mm |
100 * 100mm ~ 850 * 700mm |
|
9 |
PCBTickness firxa |
1.0-10.0mm |
|
|
10 |
PCBPiżizzjonament format |
3Iktar minn pożizzjonament ta 'toqba tal-pin waħda |
|
|
11 |
PCBUpper firxa għoli parti |
<50mm |
|
|
12 |
Firxa ta 'aġġustament tal-wisa' tal-linja tal-produzzjoni |
100-600mm (aġġustament manwali) |
|
|
13 |
Dimensjonijiet tat-tarf tal-pjanċa tal-PCB |
W>3.5mm |
|
|
14 |
L-għoli tal-linja tal-assemblaġġ |
900±20mm |
|
|
15 |
PCA Deformazzjoni/grad ta 'warping tal-bord |
Warpage djagonali<0.75% |
|
|
16 |
L-għoli tal-linja tal-assemblaġġ |
900±20mm |
|
|
17 |
Piż tal-PCB |
<5KG |
|
|
18 |
Taħbit tal-ippressar |
6-10 sekondi għal kull apparat (minbarra d-dħul/ħruġ/skanjar tal-bord) MARK/(Sostituzzjoni awtomatika tal-kisi ta’ fuq) |
|
|
19 |
Forza ta' qabel-inserzjoni fil-proċessi ta' quddiem-u |
Il-komponenti huma mdaħħla u-sforzati minn qabel fuq l-apparat ta' inserzjoni ta' quddiem-awto-biex jiġi żgurat li l-qagħda tal-komponenti kollha ma tmejjelx jew taqa' matul il-moviment tal-PCB. |
|
|
Stabbiltà tal-apparat |
|||
|
20 |
Docking tal-linja tal-assemblaġġ |
Linja tal-assemblaġġ f'żewġ-stadji. Jadotta konfigurazzjoni tax-xellug-in, right-out, bil-pjattaforma ta' konnessjoni tal-lemin-isporġu 'l barra 100mm. |
|
|
21 |
Sistema ta 'allinjament viżwali tal-moffa ta' fuq/ta 'isfel |
Mgħammar b'sistema awtomatika ta 'allinjament viżwali għall-forom ta' fuq u ta 'isfel |
|
|
22 |
Sistema ta 'sostituzzjoni ta' moffa integrata ta 'fuq |
Mekkaniżmu manwali/awtomatiku tal-moffa ta' fuq (Għażla) |
|
|
23 |
Kontroll tal-pressjoni, tal-puplesija u tal-veloċità |
Kontroll tal-pressjoni, pożizzjoni, veloċità u PVFSS |
|
|
24 |
Funzjoni ta 'ġestjoni tal-permess tal-operat |
Funzjoni ta' kontroll tal-permess ta' operazzjoni f'diversi-livelli |
|
|
25 |
Crimping funzjoni ta 'ġestjoni tat-traċċabilità tad-data |
Funzjonijiet ta' ġestjoni SPC, funzjonijiet ta' ġestjoni ta' database, funzjonijiet ta' ġestjoni ta' log; id-data, il-ħin, u l-informazzjoni tal-operatur huma ssejvjati awtomatikament fuq il-hard drive. |
|
|
26 |
Sistema ta 'monitoraġġ tal-pressjoni u l-pożizzjoni |
Kontroll ta' ċirku-magħluq tal-pressjoni u wiri tal-kurva tal-pożizzjoni tal-pressjoni-ħin reali u feedback tal-proċess sħiħ tal-ippressar ta' kull komponent |
|
|
27 |
Crimping funzjoni ta 'kontroll ta' anomalija |
Matul il-proċess tal-crimping, jekk fatturi bħall-pressjoni jew l-ispostament jaqbżu l-valuri stabbiliti, allarm awtomatiku jinstema 'u l-operazzjoni tieqaf immedjatament, li tipprovdi protezzjoni ta' pressjoni żejda. |
|
|
28 |
Funzjoni ta 'skoperta tal-konnettur nieqsa |
Awtomatikament jiskopri u jidentifika konnetturi neqsin; jekk konnettur ikun nieqes, awtomatikament jiskopri, jidentifika, u jqajjem allarm. |
|
|
29 |
PCB Navigazzjoni u funzjonijiet ta 'trajettorja tax-xogħol |
Għandu funzjonijiet ta' Navigazzjoni tal-PCB tal-wiri tal-ħin reali u ta 'trajettorja tax-xogħol |
|
|
30 |
Funzjoni tal-wiri tal-Grafika tal-PCB |
L-interfaċċja tal-programm turi l-parti attwali crimped.PCBImage u apparat crimping status |
|
|
31 |
Funzjoni ta 'Scanning tal-PCB Mark |
Ikollu PCB Mark u l-funzjoni ta 'skannjar tal-barcode ta' fuq (kodiċi QR) W<30mm) |
|
|
32 |
Funzjoni tal-iskannjar tal-barcode tal-qiegħ tal-PCB |
għandhom PCB Bottom barcode scanning funzjoni (kodiċi QR) W<30mm) |
|
|
33 |
Interface tax-xogħol Ċiniż |
Is-softwer għandu interface Ċiniż, disinn-faċli għall-utent, u tħaddim sempliċi. |
|
|
34 |
Konnettività MES |
It-tagħmir għandu MESFunction |
|
|
35 |
Apparat tas-sigurtà |
Il-bibien kollha huma mgħammra b'kalamiti tal-bibien tas-sigurtà. |
|
|
36 |
Daqs tat-tagħmir |
1650 (L) * 2120 (W) * 1920H mm / 2500kg (daqs ta 'referenza) |
1920(L) * 2400(W) * 1900H mm L=Dimensjoni fid-direzzjoni tal-linja tal-fluss |
|
37 |
Piż tat-tagħmir |
3000KG |
3500KG |
|
39 |
Vultaġġ/Kurrent/qawwa |
220VAC 16A4.5W |
220VAC 16A4.5W |
Deskrizzjoni tal-Prodott
1. Jadotta struttura tat-tip H -, misjuqa minn servo motors X/Y/Z/R, bi trasmissjoni bil-kamin tal-ballun ta 'preċiżjoni. Sistema ta 'sensing ta' pressjoni ta '-preċiżjoni għolja tipprovdi kontroll preċiż tal-ispostament u l-forza tal-ippressar, li tiżgura ħardwer ta'-kwalità għolja għall-ippressar flessibbli.
2. Komponenti tal-viżjoni: Pożizzjonament u kumpens tal-marka tal-PCB, skanjar awtomatiku tal-barcode, allinjament viżwali tal-koordinati tal-ippressar, rikonoxximent u ġudizzju tal-moffa, ġudizzju tal-pożizzjoni tal-komponenti, sejbien ta 'konċentriċità tat-toqba (Għażla), skoperta ta' għoli 3D (Għażla);
3. Modulu ta 'ġestjoni tad-database, modulu ta' ġestjoni SPC, modulu ta 'ġestjoni ta 'log, modulu ta' traċċabilità tal-prodott ippressat, u modulu ta 'ġestjoni tal-permessi tal-operat;
4. Il-magna tadotta modi ta 'ħidma multipli u kontroll tax-xogħol b'ħafna -segmenti biex tissodisfa r-rekwiżiti tal-ippressar ta' preċiżjoni ta 'prodotti differenti;
5. It-tagħmir juża sistema ta 'sensing ta' pressjoni ta '-preċiżjoni għolja bi preċiżjoni tal-pressjoni ta' ±1% (skala sħiħa), ±5% (skala fil-mira), u riżoluzzjoni ta '0.1N;
6. Għandha funzjoni awtomatika ta 'bidla tal-moffa ta' fuq u tintegra funzjoni ta 'mod ħieles u kooperattiva bejn il-moffa ta' fuq u forom ta 'fuq individwali. 7. Iffrankar awtomatiku ta' kurvi tal-pożizzjoni tal-pressjoni, modulu tal-envelop tal-kurva, u modulu tal-analiżi tal-kurva tal-pressjoni;
8. Wirja ta '-ħin reali u iffrankar ta' kurvi tal-pożizzjoni tal-pressjoni;
9. Modi ta 'kontroll loġiku multipli inklużi pressjoni, spostament, angolu, veloċità, żamma tal-pressjoni, inklinazzjoni, u kampjunar.
Struttura Prinċipali
Mejda tax-xogħol
Worktable & Għodda tal-qiegħ
Pjattaforma u Moffa tal-qiegħ
Software - Operazzjoni Interface
Software - Loġika tal-Kontroll:
Software - Kontroll tal-Proċess tal-Ippressar:
Softwer – Funzjoni tal-Envelope:
Software – Viżjoni:
Software - Sejbien tal-Għoli tal-Laser:
Software – Ġestjoni tal-Programm:
Software – Ġestjoni tad-Database
Software - Sistema ta' Traċċabilità:
Xogħol Lograpport f’waqtu
Softwer – SPC:
Software – Appoġġ għall-MES:
Karatteristiċi tal-Prodott
Integrazzjoni Inline bla xkiel:
Iddisinjat għal inkorporazzjoni diretta f'linji ta 'produzzjoni kontinwi, li jippermetti tħaddim sinkronizzat ma' proċessi oħra ta 'assemblaġġ. Ebda ħtieġa għal trasferiment ta 'lott offline, tnaqqas il-ħin taċ-ċiklu tal-produzzjoni u ttejjeb l-effiċjenza ġenerali tal-linja.
01
Prestazzjoni ta'-Veloċità u Preċiżjoni Għolja:
Mgħammar b'sistema ta 'twaħħil ta' l-istampa servo-driven-, li tikseb veloċità ta 'twaħħil ta' press-veloċi sa 40 pcs/min filwaqt li żżomm preċiżjoni tal-pożizzjonament ta '±0.01mm. Jiżgura twaħħil stabbli ta 'komponenti mingħajr ma jagħmlu ħsara lill-PCBs jew partijiet delikati bħal moduli IGBT.
02
Kompatibilità versatili tal-komponenti:
Adatta għal firxa wiesgħa ta' komponenti tal-PCB, inklużi IGBTs, konnetturi minn bord-to-bord, terminals tal-wajer, u kejbils ta' konnessjoni. Jappoġġja bidla mgħaġġla tal-moffa għal daqsijiet differenti ta 'komponenti, li tissodisfa l-ħtiġijiet ta' produzzjoni ta 'diversi -varjetajiet.
03
Monitoraġġ Intelliġenti tal-Proċess:
Mibnija-fis-sistema ta' monitoraġġ-ħin reali ssegwi l-forza tal-istampa-adattament, l-ispostament, u l-ħin taċ-ċiklu. Jqajjem twissijiet immedjati għal kundizzjonijiet anormali, jipprevjenu prodotti difettużi u jiżguraw l-istabbiltà tal-proċess.
04
-Operazzjoni u Manutenzjoni faċli għall-utent:
Karatteristiċi ta 'touch screen ta' 7 pulzieri b'interface HMI intuwittivi, li jippermetti l-issettjar faċli tal-parametri u t-traċċar tal-istatus tal-produzzjoni. Id-disinn modulari jissimplifika l-manutenzjoni, inaqqas il-ħin ta 'waqfien u l-ispejjeż operattivi.
05
Għaliex Agħżel l-Istampa tagħna-Fit & Inspection Machine?
B'snin ta' esperjenza fl-R&D u l-manifattura ta' tagħmir tal-istampa-adattat, aħna niffukaw fuq li nipprovdu soluzzjonijiet imfassla apposta għal-linji tal-assemblaġġ tal-elettronika. Il-Magni tal-Istampa Awtomatika Inline tagħna-fit-tajbin hija mibnija b'komponenti ta'-kwalità għolja u kontroll tal-kwalità rigoruż, li tiżgura tħaddim stabbli fit-tul-f'ambjenti ta 'produzzjoni ħarxa.
Noffru servizzi komprensivi ta' qabel il--bejgħ u ta' wara-bejgħ: konsultazzjoni teknika b'xejn, disinn ta' soluzzjoni apposta, installazzjoni u kummissjonar fuq-post, taħriġ għall-operaturi, u appoġġ tekniku 24/7. Ejjew ngħinuk tottimizza l-linja tal-assemblaġġ tal-PCB tiegħek u tikseb produzzjoni effiċjenti u ta' kwalità għolja-.
Testrapporti
Ittestja u tikkalibra t-tagħmir qabel ma titlaq mill-fabbrika u mal-wasla fil-fabbrika tal-klijent, u tifforma mill-ġdid il-proċess ta 'kalibrazzjoni b'rapporti tat-test. Lista ta' Kontroll tar-Rapport tat-Test:
Press Force CPK Test Rapport
Rapport tat-Test tal-Eżattezza tal-Puplesija tal-Assi
Agħfas ir-Rapport tat-Test tal-Livell tar-Ras
Rapport tat-Test tal-Livell tal-Pjattaforma
Test ta 'preċiżjoni ripetut 2D/3D
Rapport ta 'Sejbien tal-Għoli tal-Laser
Manutenzjoni: (kalibrazzjoni awtomatika tal-pressjoni (mhux obbligatorja))
1.Uża strumenti tal-kejl tal-forza esterna u kejbils tad-dejta biex tgħaqqad il-magna tal-istampa-tajbin.
2.Ikkalibra awtomatikament il-forza tal-istampa għal firxiet ta 'pressjoni differenti.
3.Iġġenera rapport tat-test tal-kalibrazzjoni tal-forza tal-istampa.
Fl-aħħarnett: Ikkuntattja
Trid titgħallem aktar dwar il-Magni tal-Istampa Awtomatika Inline tagħna-fitness jew teħtieġ soluzzjoni personalizzata? Ikkuntattjana issa!
Email: [Indirizz Email Tiegħek]
Telefon: [Numru tat-Telefon Tiegħek]
Indirizz: [L-Indirizz tal-Kumpanija Tiegħek]
Nota: Il-parametri tekniċi kollha jistgħu jiġu personalizzati skont ir-rekwiżiti speċifiċi tal-produzzjoni tiegħek. Jekk jogħġbok ipprovdi speċifikazzjonijiet dettaljati tal-komponenti u tal-PCB għal disinn preċiż tas-soluzzjoni.
