ProdottiIntroduzzjoni
In-era tal-manifattura intelliġenti tal-karozzi, il-preċiżjoni, l-effiċjenza u l-affidabbiltà huma l-pilastri ewlenin tal-produzzjoni ta'-kwalità għolja. It-Tagħmir Awtomatiku tal-Partijiet tal-Karozzi għall-Istampa-Fit & AOI (Spezzjoni Ottika Awtomatika) tagħna huwa mfassal biex jissodisfa t-talbiet rigorużi tal-manifattura tal-komponenti elettroniċi tal-karozzi, li jispeċjalizza fl-assemblaġġ preċiż u l-ispezzjoni ta '-preċiżjoni għolja ta' konnetturi tal-PCB, pinnijiet PIN, moduli IGBT, u partijiet kritiċi oħra tal-karozzi. Billi nintegraw teknoloġija avvanzata tal-istampa-fit u sistemi ta 'skoperta ottika intelliġenti, aħna ngħinuk tikseb "produzzjoni ta' difett żero-" filwaqt li ttejjeb b'mod sinifikanti l-effiċjenza tal-produzzjoni u tnaqqas l-ispejjeż tax-xogħol.
Deskrizzjoni tal-Prodott
Funzjonijiet ewlenin: Assemblea Integrata u Spezzjoni għal Partijiet Kritiċi tal-Karozzi
1.It-tagħmir tagħna jgħaqqad żewġ proċessi ewlenin-istampa ta 'preċiżjoni-tajbin assemblaġġ u spezzjoni AOI ta'-proċess sħiħ-ssolvi b'mod effettiv punti ta 'uġigħ bħal preċiżjoni baxxa ta' assemblaġġ manwali, rati għolja ta 'difetti, u kontroll tal-kwalità ineffiċjenti. Huwa adattat perfettament għall-komponenti ewlenin tal-karozzi li ġejjin:
2.It-tagħmir jadotta fuq il--operazzjoni tal-linja u l-kontroll servo tal-mekkaniżmu tal-moviment tal-assi XYZR. Il-proċess kollu tal-produzzjoni huwa awtomatizzat biex jirrealizza d-dħul u l-ħruġ awtomatiku tal-prodotti. Pożizzjonament, ippressar, 2D/3D Pin skoperta viżwali għolja.

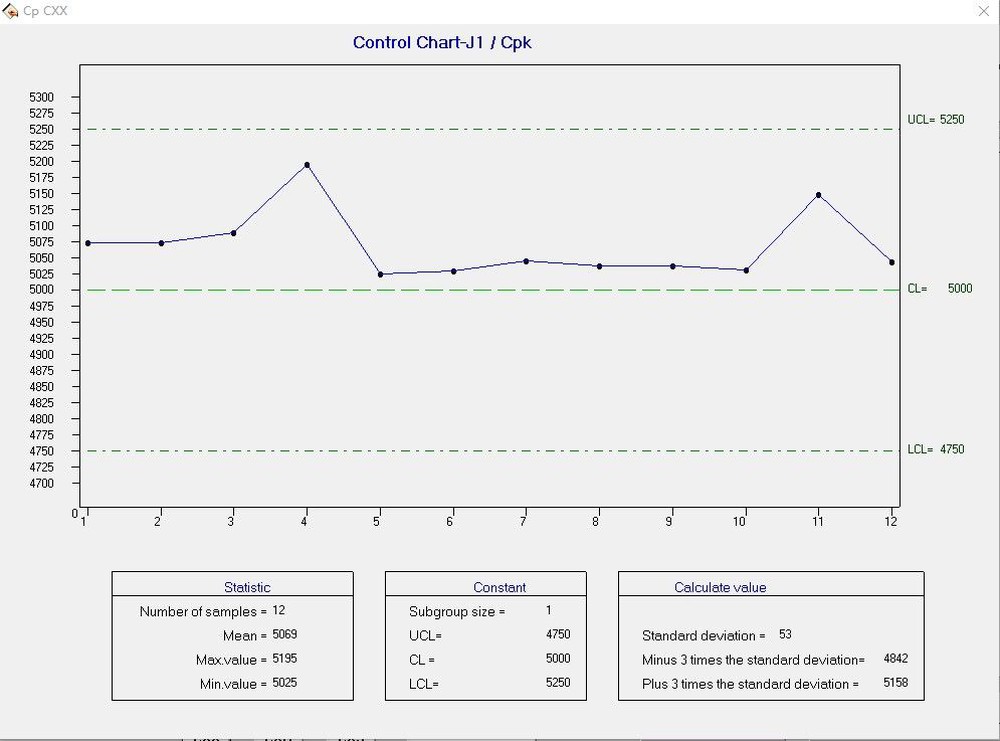

3.B'funzjoni ta 'skannjar tal-barcode TOP PCB, biex tinkiseb ġestjoni tat-traċċabilità tad-dejta tal-produzzjoni.Sistema ta' ġestjoni tad-drittijiet ta 'ħafna -livell, ġestjoni SPC u sistema ta' ġestjoni ta 'log.
4.Hija kkontrollata minn kompjuter industrijali. Bil-modulu MES, skond it-tip ta 'sistema MES tal-klijent biex tagħmel żvilupp sekondarju.

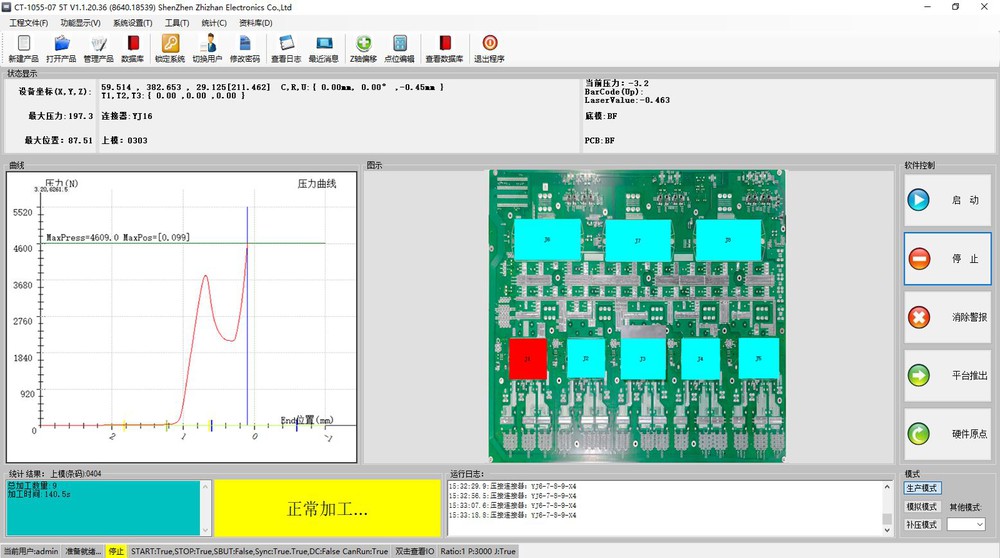

5.Real-wiri u monitoraġġ tal-kurva tal-pressjoni tal-ħin, iffrankar awtomatiku tal-kurva tal-pressjoni. Il-bidliet fil-pressjoni jikkontrollaw il-proċess tal-produzzjoni biex tinkiseb traċċabilità sħiħa.
6.Sejbien viżwali: Pożizzjonament tal-punt Mark, skanjar tal-kodiċi bi-dimensjonali, kemm jekk il-Pin jiġi skopert fit-toqba tal-PCB, skoperta tal-flatness tal-PCB, skoperta tal-konċentriċità tat-toqba tal-Pin u tal-PCB u ġudizzju 3D, skoperta tal-għoli tal-PIN.
Prodottkaratteristiċi
1. Preċiżjoni Press-Sistema ta 'Immuntar Fit
L-adozzjoni ta 'teknoloġija avvanzata tal-istampa-fit (Teknoloġija tal-Istampa-Fit), soluzzjoni ta' konnessjoni ħielsa tal-istann-li tiżgura twaħħil elettriku u mekkaniku affidabbli permezz ta 'interferenza mekkanika kkontrollata u deformazzjoni plastika. Huwa ottimizzat apposta għal:
Konnetturi tal-PCB:
Jikseb pożizzjoni ta'-preċiżjoni għolja u assemblaġġ tal-istampa-ta' bord-ma'-konnetturi, konnetturi tal-enerġija, u konnetturi protetti. It-tagħmir jikkontrolla b'mod preċiż il-forza u l-fond ta 'inserzjoni, u jevita ħsara lill-PCB ikkawżata minn stress eċċessiv filwaqt li jiżgura reżistenza stabbli ta' kuntatt u forza ta 'ritenzjoni qawwija.
Pinnijiet tal-PIN
Jappoġġja l-assemblaġġ tal-press-figħ ta' diversi tipi ta' pin PIN (għajn-tal--la-labra, forma ta' Ċ-tubulari). B'eżattezza tal-pożizzjonament misjuqa mis-servo-sa ± 0.02mm, tiżgura fond u perpendikularità konsistenti ta 'inserzjoni tal-brilli, u telimina kwistjonijiet bħall-liwi tal-brilli jew kuntatt fqir.
Moduli IGBT
Timmira r-rekwiżiti ta'-temperatura għolja u ta'-affidabbiltà għolja tal-moduli IGBT fis-sistemi tal-enerġija tal-karozzi. Il-proċess ta 'twaħħil ta' l-istampa-jevita ħsara ta 'stress termali lill-komponenti kkawżati mill-iwweldjar tradizzjonali, u jiżgura prestazzjoni stabbli f'ambjenti ħarxa bħal kompartimenti tal-magni.
Vantaġġi ewlenin tas-sistema press-fit
Mgħammar b'sensuri tal-pressjoni importati biex jimmonitorjaw il--ħin reali tal-kurvi tal-pressjoni-spostament, li jidentifikaw awtomatikament assemblaġġ anormali bħal pressjoni eċċessiva jew insuffiċjenti. Jappoġġja t-traċċar tad-dejta u jorbot b'kodiċijiet QR biex jirreġistra kull parametru tal-proċess tal-assemblaġġ.
2. Sistema ta 'Spezzjoni AOI Intelliġenti
Bħala "spettur ta 'kwalità intelliġenti" fuq il-linja ta' produzzjoni, is-sistema AOI tuża kameras industrijali b'riżoluzzjoni għolja-(Akbar minn jew ugwali għal 500万 pixel) u sistemi ta 'sors tad-dawl multi-, flimkien ma' algoritmi ta 'rikonoxximent tad-difetti bbażati fuq AI-, biex tikseb spezzjoni sħiħa ta' 100% tal-partijiet immuntati. Tidentifika b'mod effettiv mikro-difetti li huma inviżibbli għall-għajn tal-bniedem:
Spezzjoni ta 'Difett ta' l-Assemblea:
Jiskopri komponenti neqsin, allinjament ħażin, fond ta' twaħħil tal-istampa insuffiċjenti-, u liwi tal-brilli ta' konnetturi tal-PCB, pins tal-PIN, u moduli IGBT.
Spezzjoni tad-Difetti tal-wiċċ:
Jidentifika grif tal-wiċċ, xquq, burrs, u oġġetti barranin fuq komponenti, bi preċiżjoni ta 'skoperta sa 0.05mm għal devjazzjonijiet tal-brilli u 0.1mm għal difetti fil-wiċċ.
Verifika tal-Prestazzjoni Elettrika:
Moduli tal-ittestjar tal-elettriku integrati fakultattivi biex jiċċekkjaw il-kontinwità u ċ-ċirkwiti qosra tal-komponenti immuntati, li jiżguraw affidabbiltà kemm mekkanika kif ukoll elettrika.
Vantaġġi ewlenin tas-sistema AOI:
L-effiċjenza tal-ispezzjoni hija 5-8 darbiet dik tal-ispezzjoni manwali, b'rata ta 'skoperta ta' difetti ta 'aktar minn 99.5% u rata pożittiva falza taħt 0.3%. Tiġġenera awtomatikament rapporti ta 'kwalità, tirreġistra tipi ta' difetti, postijiet, u kwantitajiet biex tiffaċilita l-ottimizzazzjoni tal-proċess.
Vantaġġi tal-Prodott: Teknoloġija Ewlenin għal Produzzjoni Effiċjenti
Preċiżjoni Għolja u Stabbiltà:Servo-pożizzjonament misjuq u komponenti ewlenin importati (PLC minn Omron, komponenti pnewmatiċi minn SMC) jiżguraw preċiżjoni tal-pożizzjonament ta '± 0.02mm, li jissodisfaw ir-rekwiżiti stretti ta' preċiżjoni tal-komponenti elettroniċi tal-karozzi.
Kompatibbiltà flessibbli:Id-disinn modulari jappoġġja swiċċjar malajr bejn mudelli ta 'prodotti multipli. Għal speċifikazzjonijiet differenti ta 'konnetturi tal-PCB, pinnijiet tal-PIN, u moduli IGBT, il-bidla tal-mudell tista' titlesta fi 30 minuta b'sejħa ta' programm ta'-klikk waħda, li jadatta għal ħtiġijiet ta' produzzjoni ta '-lottijiet żgħar u multi-varjetà.
Awtomazzjoni tal-Proċess Sħiħ:Tintegra tmigħ awtomatiku (pjanċa li jivvibra + silo ta 'pożizzjoni għolja-), assemblaġġ ta' preċiżjoni, u spezzjoni/ċaħda awtomatika. Apparat wieħed jista 'jissostitwixxi 5-8 ħaddiema manwali, inaqqas b'mod sinifikanti l-ispejjeż tax-xogħol u jtejjeb l-effiċjenza tal-produzzjoni b'aktar minn 60%.
Netwerking Intelliġenti:Jappoġġja l-istandards tal-Industrija 4.0, jgħaqqdu bla xkiel mas-sistema MES eżistenti tiegħek. Jirrealizza l-kondiviżjoni tad-data-ħin reali, monitoraġġ mill-bogħod, u ġestjoni intelliġenti ta 'prodotti difettużi, u jgħinek tibni fabbrika intelliġenti.
Durabbli u Affidabbli:Jadotta disinn industrijali imħatteb, adattat għal tħaddim kontinwu 24/7 f'ambjenti tal-fabbrika (temperatura: 0-40 grad, umdità relattiva: 20-90% RH). Il-komponenti ewlenin jiġu b'garanzija ta '3 snin, li jiżguraw tħaddim stabbli fit-tul.
Għaliex Agħżel il-Magni Tagħna għall-Istampa Awtomatika Offline-tajba?
It-tagħmir tal-istampa tal-partijiet tal-karozzi awtomatiċi tagħna-fit & AOI joffri preċiżjoni għolja, awtomazzjoni sħiħa u servizz ta 'wara-affidabbli, li jwaħħal perfettament il-ħtiġijiet tal-produzzjoni tal-konnettur tal-PCB, pin PIN u modulu IGBT tiegħek.
Fl-industrija kompetittiva tal-manifattura tal-komponenti elettroniċi tal-karozzi, l-għażla tat-tagħmir ta 'assemblaġġ u spezzjoni t-tajjeb tiddetermina direttament l-effiċjenza tal-produzzjoni tiegħek, il-kwalità tal-prodott u l-kompetittività tas-suq. Tagħna Awtomatika Auto Parts Press-Tagħmir Fit & AOI jispikka mill-folla b'ħames vantaġġi ewlenin, u jsir is-sieħeb fdat ta' bosta manifatturi ta' komponenti tal-karozzi
Xenarji ta' Applikazzjoni

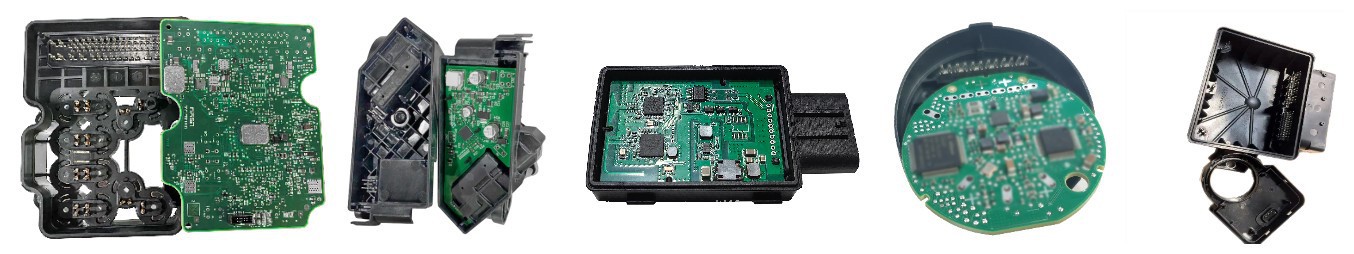

Tagħna Awtomatika Auto Parts Press-Tagħmir Fit & AOI huwa użat ħafna fil-produzzjoni ta 'komponenti elettroniċi tal-karozzi, inklużi iżda mhux limitati għal:
•Linji tal-produzzjoni tal-ECU tal-Karozzi (Unità ta 'Kontroll Elettroniku).
•Linji tal-assemblaġġ tas-sensur u tal-konnettur tal-karozzi
•Linji tal-assemblaġġ tas-sistema tal-enerġija tal-vettura tal-enerġija ġdida (modulu IGBT).
•Linji ta 'assemblaġġ u spezzjoni tal-bord tal-PCB tal-karozzi
Servizz u Appoġġ
Aħna nipprovdu pakkett ta' servizz ta'-ċiklu sħiħ biex niżguraw it-tħaddim bla xkiel tat-tagħmir tiegħek:
•Pre{0}}bejgħ:
Soluzzjonijiet personalizzati bbażati fuq l-ispeċifikazzjonijiet speċifiċi tal-prodott u l-ħtiġijiet tal-produzzjoni tiegħek.
•Fil--bejgħ:
Installazzjoni, kummissjonar, u taħriġ tal-operatur-fuq is-sit, li jiżguraw li t-tagħmir jilħaq il-kapaċità tal-produzzjoni fi żmien 7 ijiem.
•-Bejgħ ta' wara:
Appoġġ tekniku 24/7, 1-sena ta' garanzija b'xejn għall-komponenti ewlenin, u manutenzjoni regolari fuq il-post.
Fl-aħħarnett
Ħalli l-Istampa tal-Partijiet Awtomatiċi tal-Karozzi tagħna-Fit & AOI Equipment ikun il-mutur ewlieni tiegħek għat-titjib tal-kwalità u l-effiċjenza. Ikkuntattjana llum biex tikseb soluzzjoni personalizzata u ttestjar ta 'kampjuni b'xejn!
It-tags Popolari: pressa awtomatika inline-fit+aoi magna ta 'spezzjoni, Ċina inline press awtomatika-fit+aoi magna ta' spezzjoni manifatturi, fornituri, fabbrika
